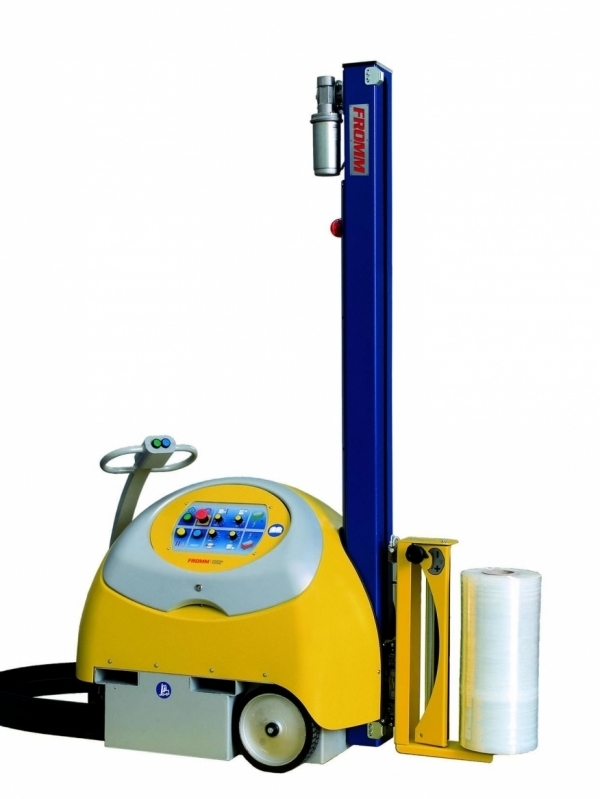

Ovinovací baliaci stroj FRxxx série ROBOT
Fromm poloautomatické robotové ovíjacie baliace stroje s vlastným pohonom sú vhodné k ovíjaniu navrstveného tovaru ochranným LLDPE filmom, s jedným alebo viacerými baliacimi programami a rôznymi pedpínacími systémami.
Robot FROMM je mobilný, variabilný, vhodný najmä na balenie širokej škály paliet alebo paliet umiestnených na rôrnych miestach v prevádzke. S plno nabitou batériou je možné zabaliť až 220 europaliet (v závislosti na modele).
Stroj je vybavený jednoduchým ovládacím panelom OP1, alebo špeciálnym OP2 panelom.
Jednoduchá inštalácia video k inštalácii dostupné.
Parametre
Typ: FR33x, FR35x, FR39x, FR40x
Maximálna výška palety: 2000 - 2800 mm
Rozmer palety:flexibilný
Max. hmotnosť palety:flexibilná
Strečová jednotka: C2 C4 C6 C7
Kontrolný panel: OP1 , OP2
Nabajacia trakčná batéria: 24 V - 110 Ah
Napájanie: 230 V - 50/60 Hz
Technické údaje
Možnosti:
- výška paliet 2.500 a 2.800 mm
- TRAXION batéria - s plnou TRAXION batériuo je možné ovinúť až 220 palet (v závislosti na parametroch stroje)
Fromm FRxxx modely:
| Strečová jednotka | Riadiaci panel | Predpínanie | Baliaca kapacita | |
| FR33x | C2 mechanický brzdný systém | OP1 | 20 – 70 % | do 15 paliet denne |
| FR35x | C4 magnetický brzdný systém | OP1 | do 100 % | 15 - 35 paliet denne |
| FR39x | C6 1-motorový predpínací systém | OP1 / OP2 | do 250 % | 35 - 150 paliet denne |
| FR40x | C7 2-motorový predpínací systém | OP1 / OP2 | 120 – 400 % | 35 - 150 paliet denne |
OP1 - Kontrolný panel s prúdovou ochranou
- Hlavný vypínač
- Automatický program pre/bez vrchného prekrytia
- Dvojité ovíjanie
- Jednoduché ovíjaníie
- Špeciálny program na veľké palety
- Bezpečnostné reset tlačítko
- Pohotovostné stop tlačítko (CE)
- Jemný štart/stop
- Strihacia jednotka - voliteľná inštalácia
- Spodné a vrchné ovíjanie nastaviteľné operátorom
- Variabilná rýchlosť otáčania nastaviteľná operátorom
- Zmena napínania pri pohybe hore/ dole nastaviteľná operátorom
- Rýchlosť strečovej jednotky

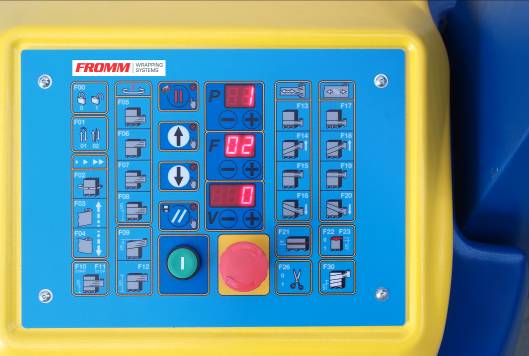

OP2 - Kontrolný panel s proudovou ochranou
- Hlavný vypinač a sveteľný indikátor
- Nekonečné variácie na autom. program
- 99 automatických programov prístupných pre operátora
- Špecifické užívateľské programové nastavenie
- Špeciálny program na veľké palety
- Bezpečnostné reset tlačítko
- Pohotovostné stop tlačítko (CE)
- Jemný štart/stop
- Spodné a vrchné ovíjanie nastaviteľné operátorom
- Variabilná rýchlosť robota nastaviteľná operátorom
- Rýchlosť strečovej jednotky nastaviteľná operátorom
- Napínanie a predpínanie nastaviteľné počas spodného ovíjania – pohybu hore
- Funkcia zvýšenia/zníženia manuálneho napínania fólie
C2: systém manuálneho napínania
- Variabilná manuálne napínanie fólie
- Jednoduché zavedenie fólie
- Napínanie fólie do 100%
C4: systém magnetickej brzdy, FR35x séria
Systém brzdenia rolky pomocou magnetickej brzdy
- Variabilné magnetické napínanie fólie
- Napínanie pomocou brzdného gumového valca;
- Zmena napínania cez operačný panel;
- Jednoduché zavedenie fólie;
- Napínanie fólie do 100%.
C6: 1- motorový predpínací systém, FR39x séria
Predpínací systém pomocou dvoch sprevodovaných valcov poháňaných jedným motorom
- Jednomotorový prednapínací systém;
- Pevný predepínací pomer 150 / 200 alebo 250%;
- Elektronická kontrola sily fólie na zaťaženie uhlov
- Jednoduché zavedenie fólie
- Napnutie fólie až do 250%. (priemerne 200%)
- Zníženie spotreby LDPE strečovej fólie o 40%.
- Funkčný len s vysokokvalitnou fóliou.
C7: 2- motorový variabilný predpínací systémem, FR40x séria
Predpínací systém pomocou dvoch variabilne nastaviteľných válcov poháňaných dvoma motormi
- 2 - motorový predpínací systém
- Voľne nastaviteľný predepínací systém
- Jednoduché zavedenie fólie
- Napnutie fólie až do 400%
- Zníženie spotreby LDPE strečovej fólie o 50 až 60%.
- Funkčné s vysokokvalitnou fóliou a štandardnou strečovou fóliou, v závislosti od užívateľských nastavení.
Strihacia jednotka
na odstrihnutie fólie po skončení cyklu, len v kombinácii s OP2 pre sériu FR35x / FR39x a FR4xx
Batéria typu TRAXION
- 1x TRAXION batéria12 Volt – 110Ah;
- 180 / 230 - baliaci výkon s plnou batériou;
- Nabíjící čas: cca 8 – 10 hodín;
- Priemerná životnosť: 4 to 5 rokov
- Priemerné dobíjanie: po 2500 baleniach.
- Rozmer: 580 x 215 x 390mm v oceľovej skrini
Výhody :
- Dlhá životnosť
- 100% oceľová konštrukcia
- Ergonómia obsluhy, operačný panel umiestnený na vrchnej časti stroja
- Funkcie stroja sú nastaviteľné na ľahko ovládateľnom riadiacom panely
- Ľahký prístup k operačnému panelu a strečovej jednotke
- Pracovný priestor zjednodušený na minimum
- Štandardná strečová jednotka s mechanickým napínaním fólie
- Automatické rozpoznanie výšky palety cez fotosenzor
- Nastavitelľé vrchné prekrytie
- Bezúdržbové gélové batérie
- Vysokofrekvenčná nabíjačka na doske
- 220 Volt “plug and play”
- Vyrobené podľa CE štandardov
Robot FR 40x - Ovíjení palet
Možnosti:
- výška palet 2.500 a 2.800 mm
- TRAXION baterie - s plnou TRAXION baterií možno ovinout až 220 palet (v závislosti na parametrech stroje)
Fromm FRxxx modely:
| strečová jednotka | řídící panel | předepnutí | balicí kapacita | |
| FR33x | C2 mechanický brzdný systém | OP1 | 20 – 70 % | do 15 palet denně |
| FR35x | C4 magnetický brzdný systém | OP1 | do 100 % | 15 - 35 palet denně |
| FR39x | C6 1-motorový předepínací systém | OP1 / OP2 | do 250 % | 35 - 150 palet denně |
| FR40x | C7 2-motorový předepínací systém | OP1 / OP2 | 120 – 400 % | 35 - 150 palet denně |
OP1 - Kontrolní panel s proudovou ochranou
- Hlavní vypínač
- Automatický program pro/bez vrchního překrytí
- Dvojité ovíjení
- Jednoduché ovíjení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Střihací jednotka - volitelná instalace
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost otáčení nastavitelná operátorem
- Změna napínání při pohybu nahoru nastavitelná operátorem
- Změna napínání při pohybu dolů nastavitelná operátorem
- Rychlost strečové jednotky
OP2 - Kontrolní panel s proudovou ochranou
- Hlavní vypinač a světelný indikátor
- Nekonečné variace pro autom. program
- 99 automatických programů přístupných pro operátora
- Specifické užívatelské programové nastavení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost robota nastavitelná operátorem
- Rychlost strečové jednotky nastavitelná operátorem
- Napínání a předpínání nastavitelné během spodního ovíjení – pohybu nahoru – vrchního ovíjení a pohybu dolů strečové jednotky
- Funkce zvýšení/znížení manuálního napínaí fólie
- Snadno čitelný seznam chybových kódů
C2: systém manuálního napínání
- Variabilní manuálně napínání fólie
- Snadné zavedení fólie
- Napínání fólie do 100%
C4: systém magnetické brzdy, FR35x serie
Systém brzdění rolky pomocí magnetické brzdy
- Variabilní magnetické nappínání fólie
- Napínání pomocí brzděného gumového valce;
- Zmena napínania cez operačný panel;
- Snadné zavedení fólie;
- Napínání fólie do 100%.
C6: 1- motorový předpínací systém, FR39x serie
Předpínací systém pomocí dvou zpřevodovaných válců poháněných jedním motorem
- Jednomotorový přednapínací systém;
- Pevný předepínací poměr 150 / 200 nebo 250%;
- Elektronická kontrola síly fólie na zatížení úhlů;
- Jednoduché zavedení fólie
- Napnutí fólie až do 250%. (průmerně 200%);
- Snížení spotřeby LDPE strečové fólie o 40%.
- Funkční jen s vysokokvalitnou fólií.
C7: 2- motorový variabilní předpínací systémem, FR40x serie
Předpínací systém pomocí dvou variabilně nastavitelných válců poháněných dvěma motory
- 2 - motorový předpínací systém;
- Volně nastavitelný předepínací systém klientům s poměrem od 0 do 400%;
- Jednoduché zavedení fólie ;
- Napnutí fólie až do 400%;
- Snížení spotřeby LDPE strečové fólie o 50 až 60%.
- Funkční s vysokokvalitnou fólií a standardní strečovou fólií, v závislosti od užívatelských nastavení.
Střihací jednotka
na odstřihnutí fólie po skončení cyklu, jen v kombinaci s OP2 pro série FR35x / FR39x a FR4xx
Baterie typu TRAXION
- 1x TRAXION baterie12 Volt – 110Ah;
- 180 / 230 - balící výkon s plnou baterií;
- Nabíjící čas: cca 8 – 10 hodin;
- Průměrná životnost: 4 to 5 roků
- Průměrné dobíjení: po 2500 balení.
- Rozměr: 580 x 215 x 390mm v ocelové skřini
Výhody :
- Dlouhá životnost
- 100% ocelová konstrukce
- Ergonomie obsluhy, operační panel umístněn na vrchní části stroje
- Funkce stroje jsou nastavitelné na lehce ovladatelném řídícím panelem
- Snadný přístup k operačnímu panelu a strečové jednotce
- Pracovní prostor zjednodušený na minimum
- Prvotřídní elektrický / elektronický design
- Standardní strečová jednotka s mechanickým napínáním fólie
- Automatické rozpoznání výšky palety přes fotosenzor
- Nastavitelné vrchní překrytí
- bezúdržbové gélové baterie
- Vysokofrekvenční nabíječka na desce
- 220 Volt “plug and play”
- Vyrobeno podle CE standartů

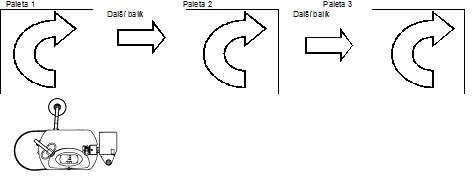

Popis činnosti:
Operátor přiveze robot k paletě a připevní manuálně fólii k paletě. Po tomto úkonu stačí stisknout tlačítko START. Stroj nastartuje, provádějíce všechny operece automaticky .Přednastavené spodní a vrchní ovíjení, včetně rychlosti balení. Po skončení programu a zastavení stroje, operátor odstřihne film a odstraní paletu z pozice nebo odveze Robot k další palete.
